振动筛分类及工作原理

发布时间：2020-08-27 18:25:29 作者：大汉机械来源：未知

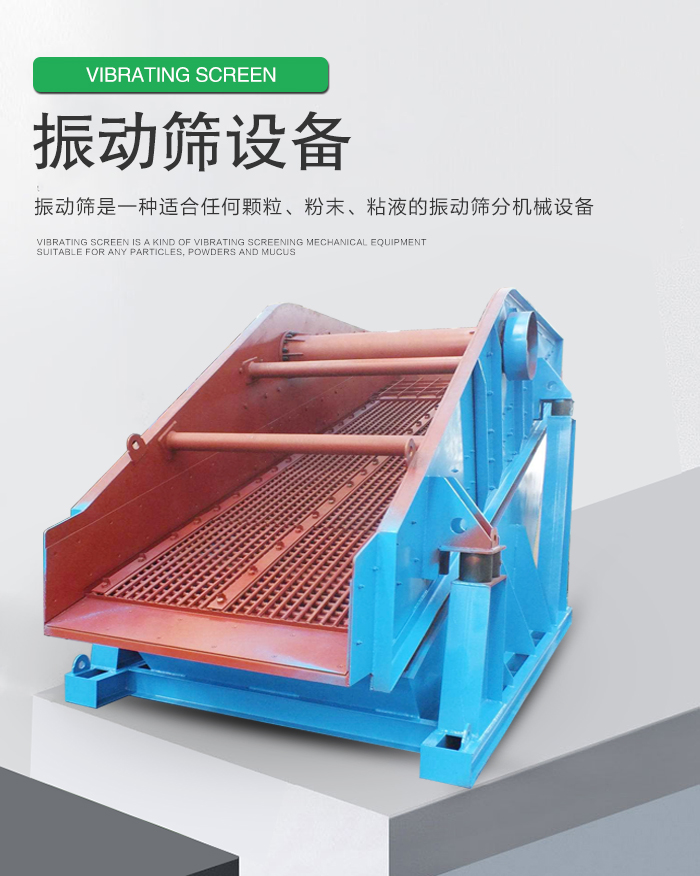

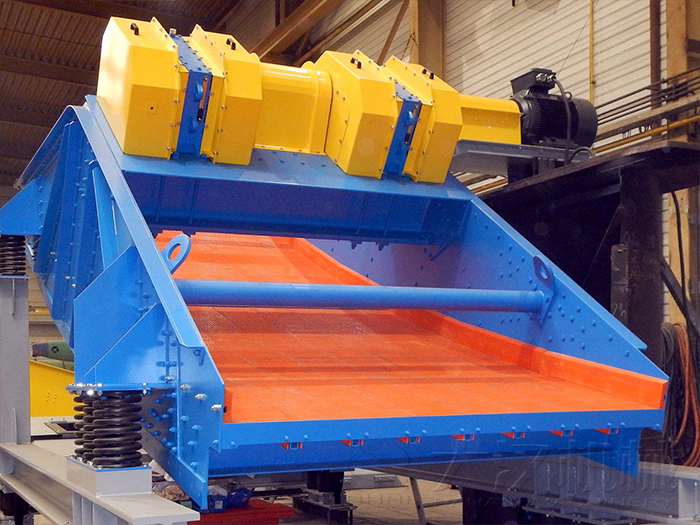

振动筛是-种适合任何颗粒、粉末、粘液的振动筛分机械设备，目前我国食品、医药、化工、冶金行业的常用的筛分设备。振动筛振动幅度较大、振动强度大、低频率以及弹性筛面的工艺特点。运作的过程中始终保持的筛分力度，进而筛分效率高、处理能力大，筛网更换方便。根据目前各个厂家来看可定制式振动筛特大筛面和超大处理力度均可满足不同用户的生产需求。

振动筛的分类

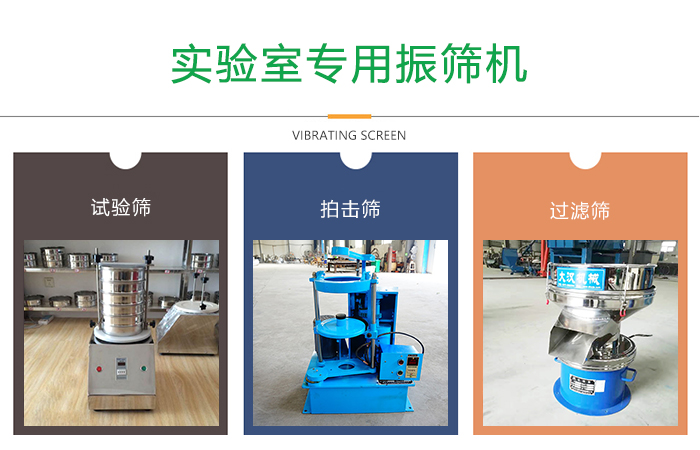

振动筛分设备按重量用途可分为：矿用振动筛，精细筛分振动筛，实验室专用振筛机

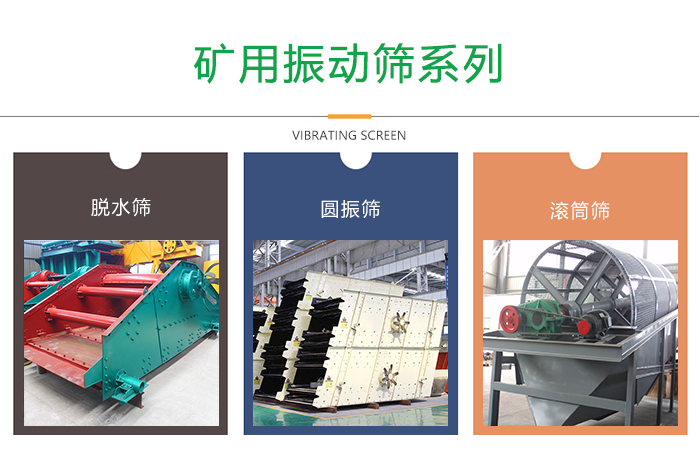

矿用振动筛可分为

偏心圆振动筛，脱水筛，概率筛，圆振筛，滚筒筛，直线振动筛等

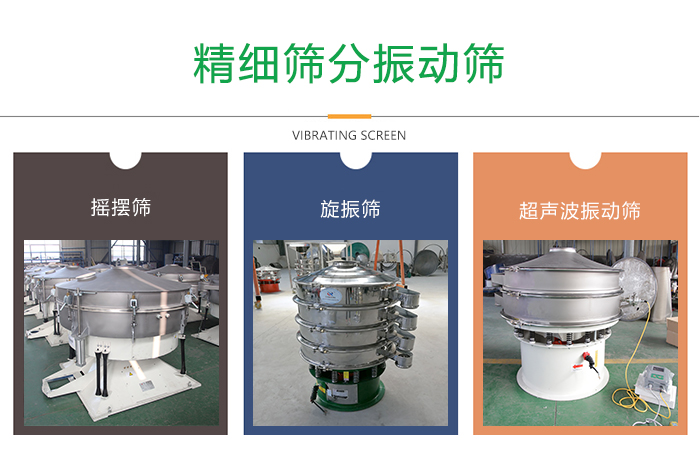

精细筛分振动筛可分为

三次元旋振筛，超声波振动筛，摇摆筛、直线振动筛、直排筛、高频振动

筛、卧式气流筛、检验筛等可参考振动筛系列

按照物料的运行轨�？梢苑⑽�

直线振动筛(物料在筛面上向前做直线运动)

圆形振动筛(物料在筛面上做圆形运动)

振动筛的工作原理

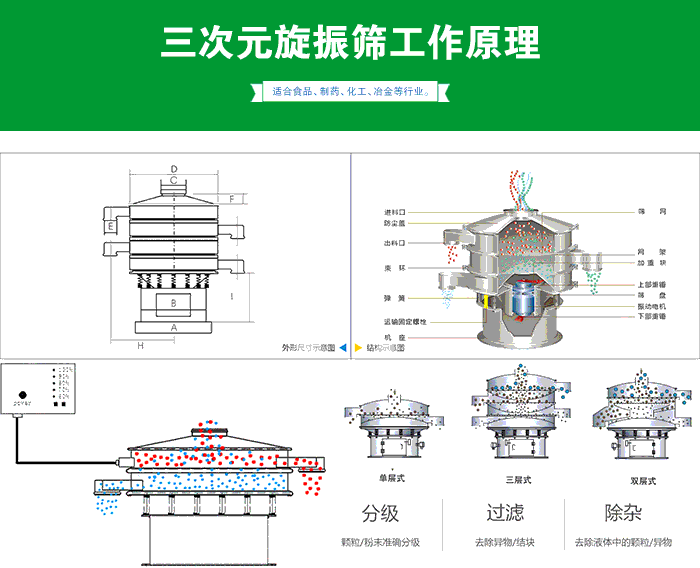

三次元旋振筛

由直立式电机作激振源，电机上、下两端安装有偏心重锤．将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角．可以改变物料在筛面上的运动轨迹。适合食品、制药、化工、冶金等行业。

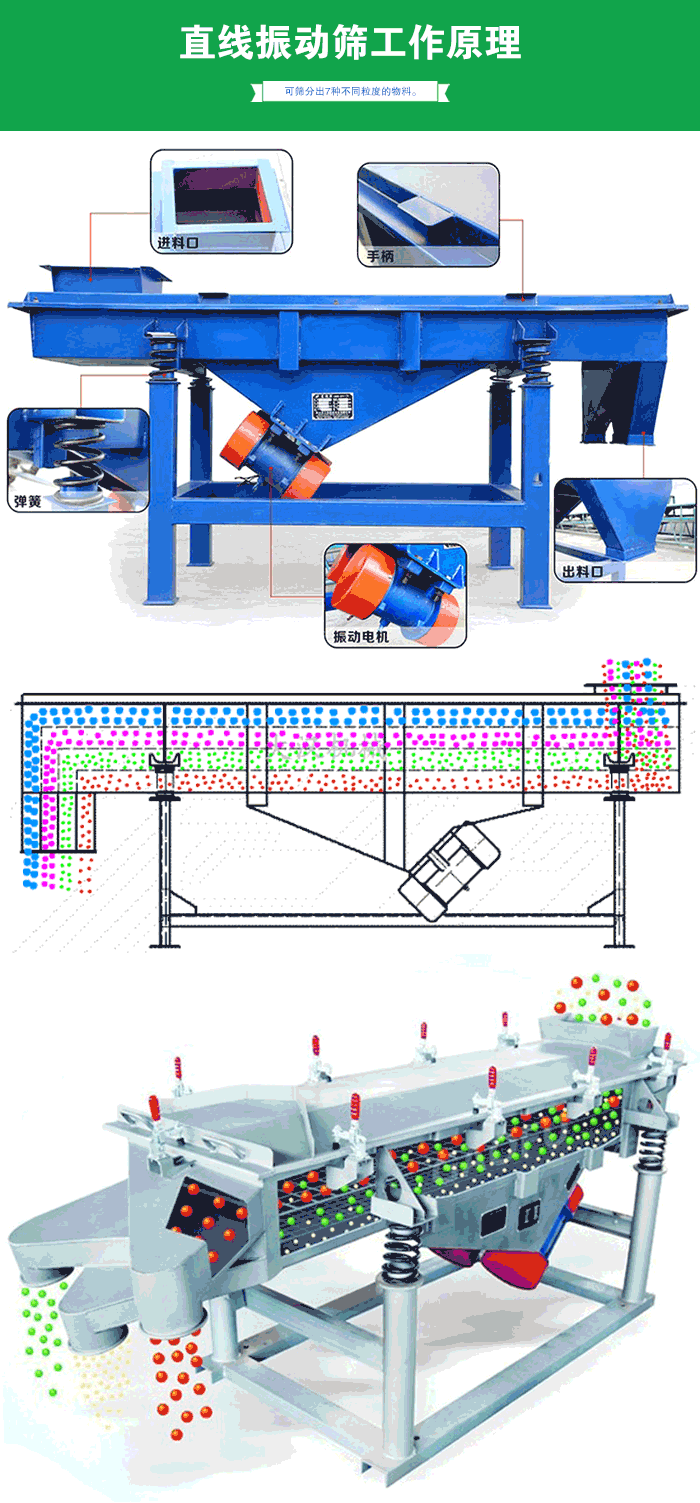

直线振动筛

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的�？捎糜诹魉咧惺迪肿远饕怠＞哂心芎牡�、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。

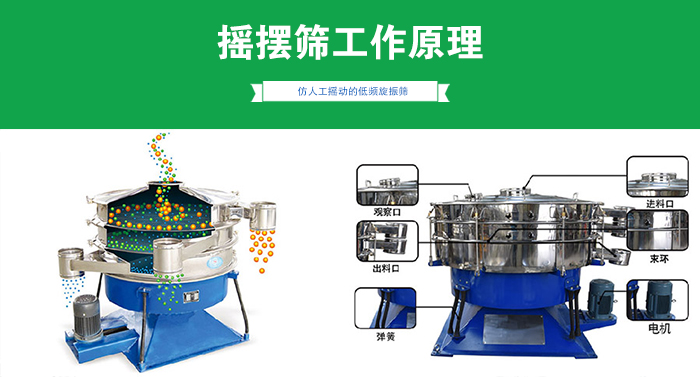

摇摆筛

摇摆式振动筛是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动）。即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果；适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。

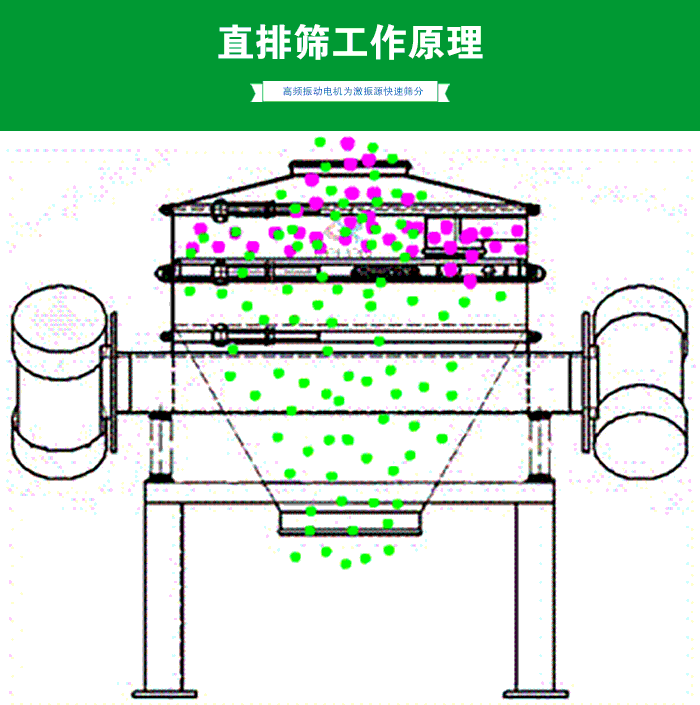

直排筛

直排筛以高频振动电机为激振源，物料进入系统内部后，受振动源作用力在筛面上做三维旋转运动，面粉和结块充分分散，快速过网直接进入下部面仓。杂质异物被分离，向排渣口排出，起到生产线上的“安全员”作用。

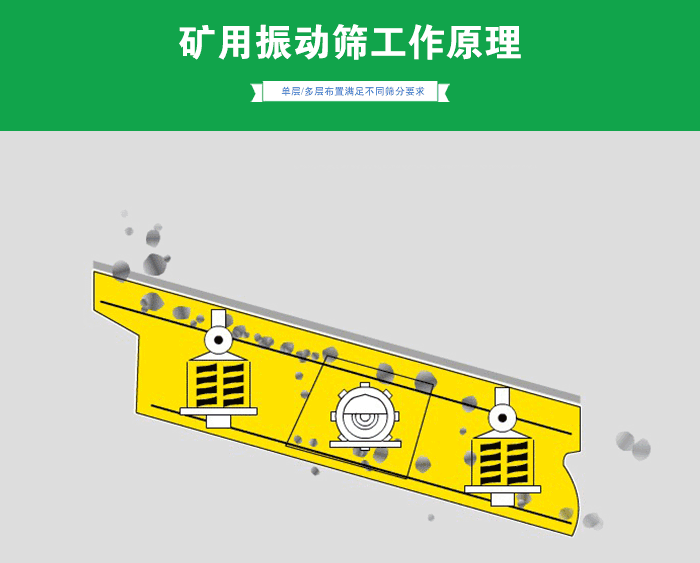

矿用振动筛

该系列直线振动筛的动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有单层结构也可多层布置，可满足不同筛分作业要求。用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途最为广泛，是高炉槽下、焦化厂、选矿厂等常用的筛分机械。
