直线振动筛是一种常用的筛选设备，通常用于对物料进行筛分和分级。它采用直线振动方式，通过振动电机产生的振动力，使筛面上的物料在筛孔中进行运动，实现物料的分离。直线振动筛具有结构简单、运行稳定、筛分效率高的特点，广泛应用于化工、食品、医药等行业中对物料的筛选工艺。

直线振动筛适用于粒度在0.074-5mm，含水量小于7%的无粘性干式粉状和颗粒物料，可根据物料选择碳钢或不锈钢材质，直线振动筛可分为单层或多层筛，通过合理匹配筛网以达到一次同时筛选出2-7种不同规格的成品。大汉直线振动筛外形尺寸、出料口排料方形可以根据用户现场配置。

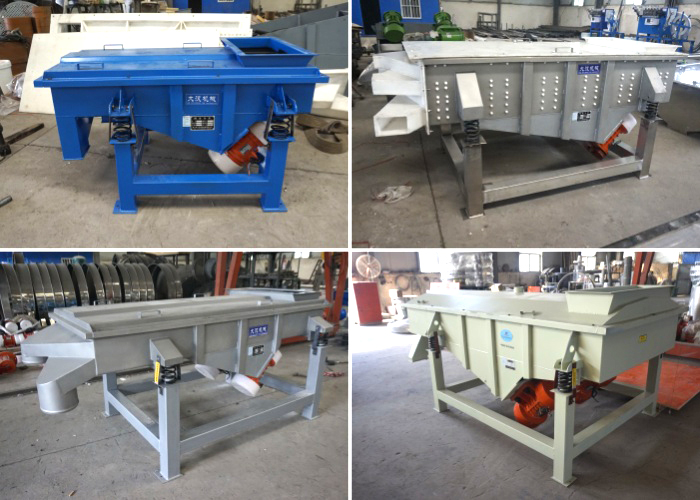

直线振动筛图片

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm.。

直线振动筛是一种高效的筛分设备，具有以下特点：

筛分范围广：适用于20-400目的颗粒筛分，产能高达每小时20吨，满足不同生产需求。

双电机设计：配备双电机，垂直安装，实现适当的振动流量。双电机布置使筛框垂直于电机直线运动和振动，推动超大颗粒向前推进。

多种粒度分级：可将产品分成2、3、4、5、6或7种不同粒度，灵活满足不同颗粒大小的筛分需求。

可调式振动电机：配有可调式振动电机，可根据设置调节速度和振动水平，帮助实现不同的筛分效果。

全封闭结构：设有全封闭结构，有效防止粉尘溢散，改善工作环境，保护操作人员健康，提高生产场所的整体清洁度。

型号	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公称尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度<(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
筛面倾角	0°-7°	0°-7°	0°-7°	0°-7°	0°-7°	0°-7°
振幅	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5
层数	1--6	1--6	1--6	1--6	1--6	1--6
功率<(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

1030-------------------------------筛面尺寸（1000mm宽x3000mm长)

1----------------------------------一层(一层筛网二个出料口)

S---------------------------------（304不锈钢）钢板材质

物料从给料机均匀地进入直线振动筛的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

直线振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。直线振动筛在这些行业中起着关键作用，下面详细介绍这些行业领域：

化工行业：直线振动筛用于化工原料、颗粒、颜料、树脂等物料的筛分和分级。

食品行业：直线振动筛广泛应用于食品加工过程中，如面粉、淀粉、糖粉等食品原料的筛分。

塑料行业：直线振动筛用于颗粒塑料、色母粒等原料的筛分，确保产品质量和颗粒均匀性。

医药行业：直线振动筛在药品生产过程中，用于药粉、颗粒等物料的筛分和分级。

冶金行业：直线振动筛用于冶金原料、金属粉末等的筛分，保证生产过程的精确度和效率。

玻璃行业：直线振动筛在玻璃制造过程中，用于玻璃原料的筛分和分级，提高产品质量。

建材行业：直线振动筛常用于水泥、石灰、石英砂等建材原料的筛分和分级。

粮食行业：直线振动筛直线振动筛用于谷物、米粉等粮食原料的筛分，保证食品加工的质量。

化肥行业：在化肥生产中，直线振动筛用于化肥原料、颗粒的筛分和分级，确保产品质量。

磨料和陶瓷行业：直线振动筛用于磨料、陶瓷原料的筛分，提高产品的粒度均匀性和质量。

客户案例

直线振动筛应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。

注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

新直线振动筛安装好以后，应按以下要求检查：

1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，直线振动筛在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到好的筛分效果。

6、直线振动筛在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。

生产厂家

新乡大汉振动机械有限公司位于河南省新乡市，是一家专业生产直线振动筛的知名企业。作为直线振动筛的生产厂家，新乡大汉致力于提供高质量、高效率的筛分设备，满足客户的不同需求。大汉直线振动筛采用优质材料和精密加工工艺，具有结构简单、筛分效率高、能耗低等特点，广泛应用于矿山、化工、食品、医药等行业。厂家提供多种规格和型号的振动筛，常见型号有DZSF-520、DZSF-525、DZSF-530、DZSF-020等，且都是现货提供，厂家可根据客户需求进行定制化设计，满足不同的筛分要求。厂家还提供全方位的售前咨询和售后服务，确保客户在购买、安装和使用过程中得到及时的支持和帮助。
