超声波试验筛是大汉公司工程师在DH-300T标准试验筛的基础上研发的微细粉分级设备，是当前实验室在做微细粉分样筛选时网孔堵塞的有效的解决仪器。可广泛应用于制药、冶金、化工、选矿、食品等行业的实验室，具有筛分过滤精度高、网孔不堵塞等特点，解决了因团聚、静电、强吸附性卡堵网孔等实验室筛分难题。

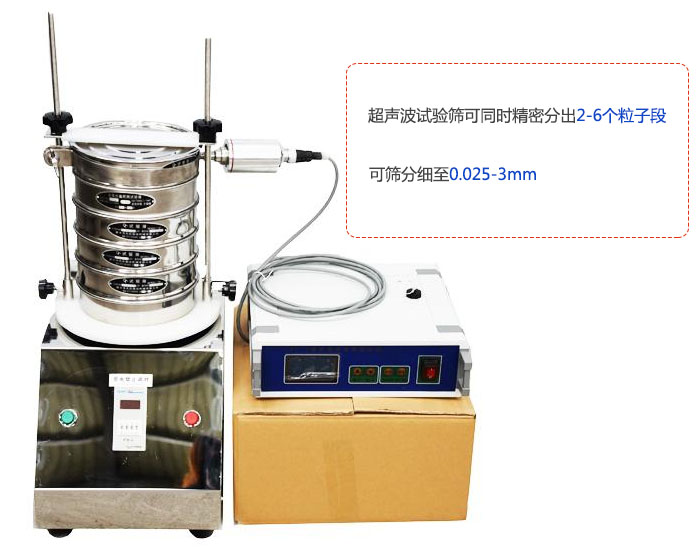

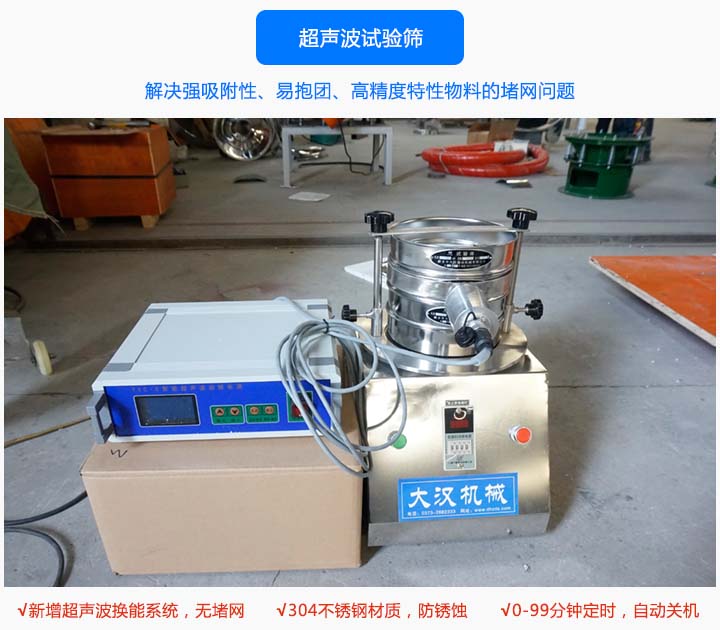

超声波试验筛图片：

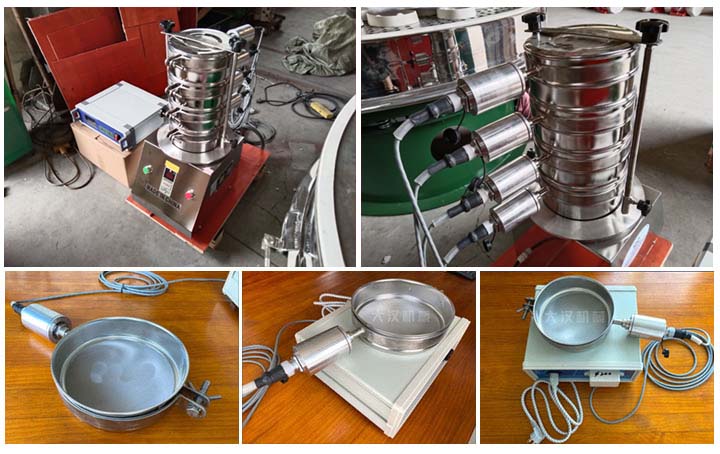

超声波试验筛由超声波振动电源、DH-300试验筛(主机)、T200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频叁次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

A:超声波试验筛(主机)—DH-300试验筛是一种可定时自动关机，保证试验重复性，功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。

B:超声波振动电源—内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，操作简单方便，长时间工作振荡器发热量低，工作状态稳定。

C:T200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。

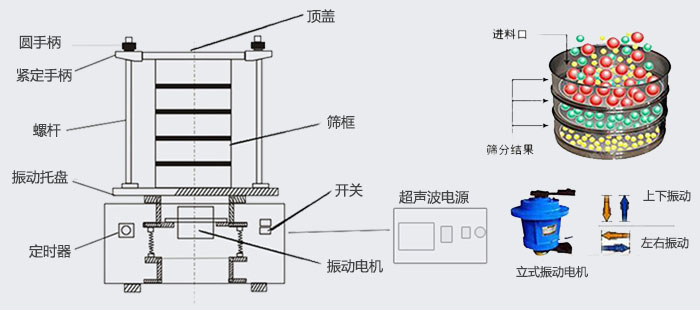

超声波试验筛产品结构展示图

D:高频连接线—T200型试验筛框与超声波振动电源之间采用电缆连接。

E:连接器—航空连接插件。

F:振荡器—高性能超声波转换器件。

1、增加超声波筛分装置，检验精度更高更准确，解决了因团聚、静电、强吸附性卡堵网孔等实验室筛分难题

2、筛分精度高，可筛分至0.025-3mm。

3、超声波试验筛筛框采用304不锈钢材质拉伸抛光而成，无磁性，耐腐蚀，干净卫生。

4、筛网与标准筛筛框通过锡焊成型固定、不会产生松弛晃动，能耐300度以下高温。

5、可以通过时间继电器控制筛分时间，能定时关机，保证每次生产或试验的一致性。

序号	名称	单位	参数
01	筛框	层	1~5
02	筛框直径	mm	Φ200 Φ100 Φ75
03	筛分粒度	mm	0.025~3
04	噪音	dB	小于50
05	振幅	mm	0~3
06	振动频率	次/分	1400
07	外形尺寸	长宽高	350：350：300+N*50
08	电源	V；HZ	220；50
09	整机重量	Kg	36

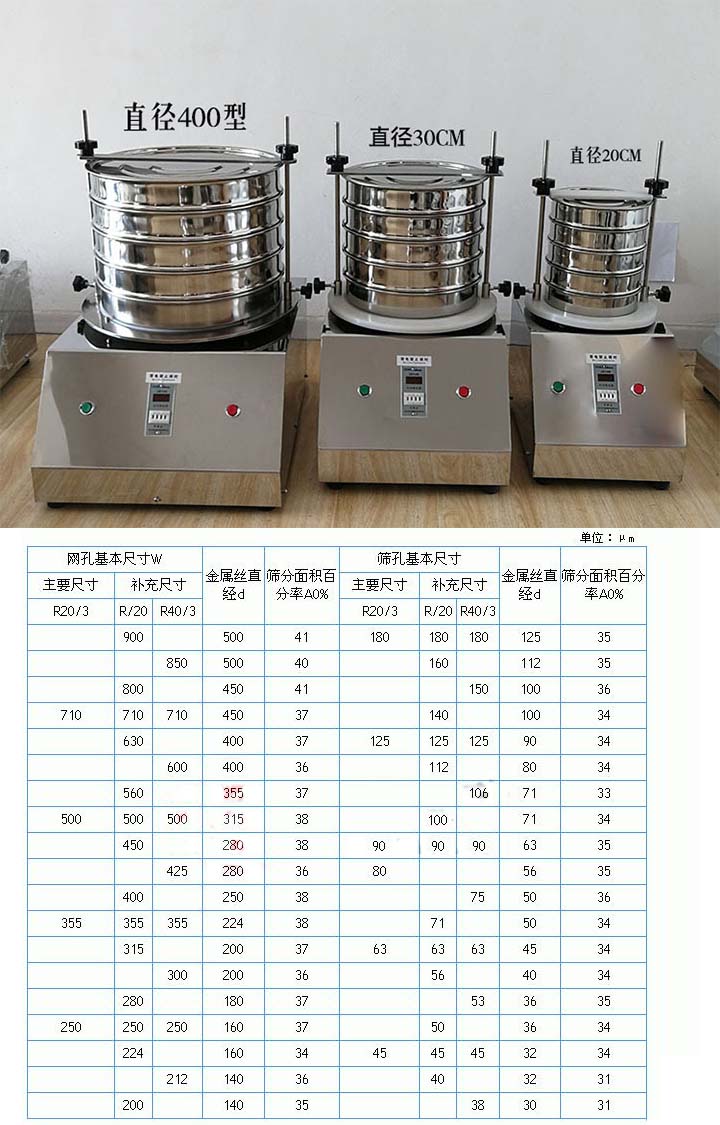

超声波试验筛配套检验筛框规格表：

超声波试验筛配制的筛框为直径200mm、300mm等，筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。

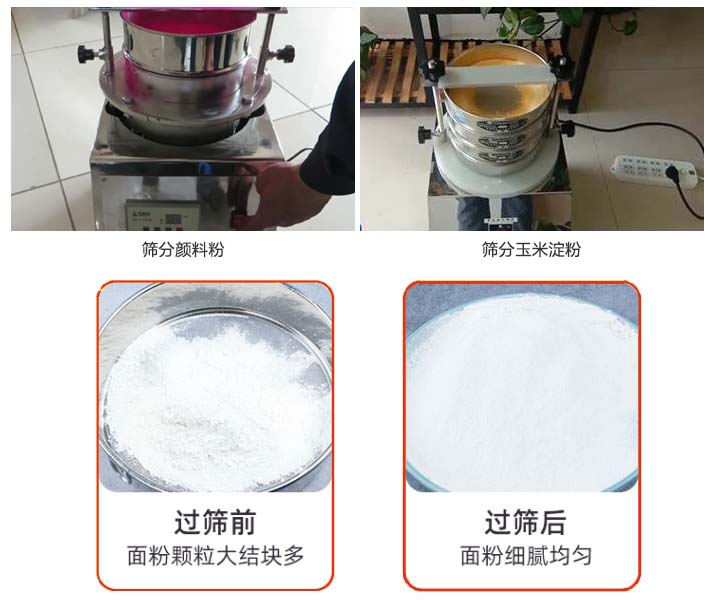

超声波试验筛应用行业：

超声波试验筛是针对是以按时微粉检测而设计的，被广泛应用在食品、制药、化工、冶金、选矿等行业的试验筛，检测精度高、网孔不堵塞。

关于供电：超声波控制系统与试验筛分别供电，试验筛与超声波电源均为单相供电。

主机与超声波振动电源的连接：将T200型试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座，打开电源超声波振动电源开始工作，根据筛分需要调节功率旋钮。

DH-300试验筛的操作：首先将T200型试验筛框放置试验筛托盘上调节夹具高度，拧紧M12与M8螺母，然后将电源线插头插入220V插座，根据测试要求调节时间计时器，打开开关试验筛开始工作，时间计时器倒计时归零时主机自动关闭。
